深圳国际低碳城采集平台

 成功案例     |      2022-10-19 11:09

深圳低碳城排放监测项目是众多物联网领域的典型应用,它的物联网应用体系架构是什么?项目如何部署?目前进展情况如何?又实现了怎样的效果?在近日深圳会展中心举办的《第二届中国NB-IoT产业联盟高峰论坛》上,广东沅朋网络科技有限公司(以下简称:沅朋)副总经理李颖先生为与会者一一讲解。

  大会上,李颖先生表示,如今环境问题已经不容小视。国家已经对大气污染等提出了相关治理目标,深圳也在低碳城这个区域做了一个试点,希望通过各种能耗整体的分析出在这个区域内的碳排放量。他指出,深圳国际低碳城采集平台这个项目的终极目标是希望在龙岗区的53平方公里内都能够实现数据的自动采集。这是一个非常典型的物联网应用案例。

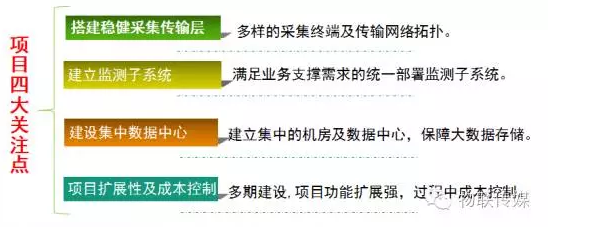

  此次项目有四大关注点:

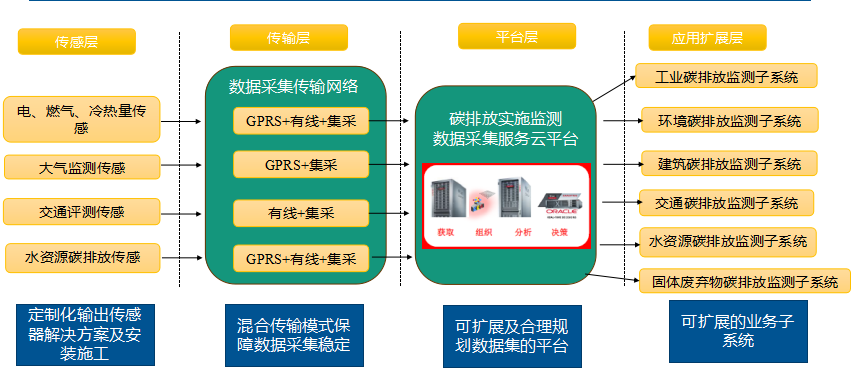

  项目总体功能架构为:

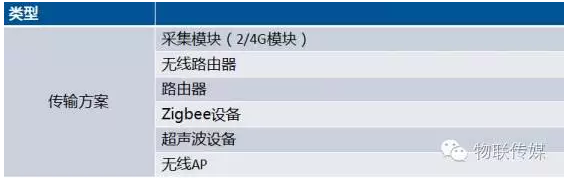

  李颖先生表示,项目总体功能架构在传感层上涵盖了所有抄表和前端设备;在传输层上,由于考虑到成本和范围因素,沅朋放弃了运营商网络以及Zigbee网络,最后选择混合组网;前两个平台建好后,建议客户把数据单独进行存放,当数据累积到一定程度后,会成为一个大数据中心;前端有很多客户的子系统,但这些系统需要和沅朋的系统进行融合,所以采用了接口对接的方式。

  项目内容介绍

  采集平台核心关键技术-通用采集适配平台

  在搭建项目时,沅朋采用了通用采集适配平台。为什么没有采用云平台呢?李颖先生表示,当涉及到to B端具体行业运用时,云平台是无法支撑客户的运用需求的。客户需要接入的传感设备是非常多的,我们没有办法单独用一个水表或者电表的采集平台去支撑其他指标采集。

  通用采集适配平台强化了应用的实际需求,为应用提供了开放式、性能高、稳定性强、易于整合的基础服务云平台,为应用的快速普及与发展奠定了坚实的基础。

  采集平台整体接口功能规划

  李颖先生指出,在这个平台上,我们把这个平台的很多能力接口都提供出来,以接口的形式体现而不是以功能模块的形式体现,这里面包括数据采集的接口以及各类协议等。

  接入终端核心要素——工业级接入

  很多模块安装好后是在无人维护的情况下运行半年或一年,所以在行业运用上的模块的要求会比消费级的高一些。李颖先生表示,但这恰恰有一个好处,客户不会过多的去纠结这个成本。工业级通讯模组的优点有耐高温、防震、抗氧化,使用寿命高于普通通讯模组。

  采集平台核心要素

  1、极简化接入

  怎样让设备快速的运用到项目中?这对项目来说是很重要的一点。李颖先生表示传统的接入设备加上调试的过程是很漫长的,而通过通用采集适配平台理论上是13天,现在可以做到更快。对于已有的协议,平台是可以一天之内就完成设备的接入。

  2、海量终端接入

  当接入量大的时候,数据会如何处理?李颖先生指出,通用采集适配平台终端接入服务系拥有7级优化通讯功能架构支持百万计的设备与终端接入。

  3、快速构建平台,“接入即可服务”

  利用HTML5动画组件实现快速的应用开发,可以实现设备运行数据直观展示、运行状态实时了解,运行参数远程控制等。

  项目进展情况及效果展示

  接入设备类型多

  李颖先生表示,项目在立项后2周内,沅朋对国内及国外数十种传感设备进行了选型测试,最终确定传感器类型如下:电表2种;水表3种;空气、噪声监测设备2种;气象站2种。

  1,电表采集解决了已有电表接入、更换新电表的接入方式;同时实施了开放式、封闭式互感器采集电流的方案;,

  2,水表采集引入了更换智能485接口水表、更换超声波抄表、创新研发拍照抄表等三种模式;

  3,空气、噪声监测采集成功完成了建科院自主研发空气监测器以及飞莱特空气检测设备接入;

  4,气象站采集尝试了现有气象站接入及预留气象站接入接口。

  平台扩展性好

  1,本项目搭建了各类传感设备接入的通用适配平台,对于已完成协议模板,传输模块通电即可用,项目可以快速扩展到任意区域范围。

  2,平台采集数据通过WEBSERVICE接口对外开放,高安全标准接口,可以实现数据中心的数据共享服务。

  接入方案灵活

  平台是为深圳建科院定制研发,集物联网技术、数码成像技术、图像识别技术、计算机技术和数字通讯技术,通过摄像模组取得燃气表具计数器读数图像信号,将图像信息传输到管理平台,智能化、无纸化的完成燃气抄表和收费工作。

  接入时间快

  项目在立项后1周内,施工团队进场进行施工作业,2周内完成了低碳城内所有设备采集点的选取及电线施工作业,1个月内完成所有设备的施工及系统接入工作。

  接入网络稳定性高


  李颖先生介绍道,本项目施工充分考虑了数据采集中网络应用的实际情况,采用了多种网络互为备份传输解决方案,既考虑了项目的扩展性,又考虑的采集过程的经济性。

  随着越来越多的项目逐步落地,一个绿色低碳、气候友好、生态优美、经济高效可持续发展的新型城区正在崛起,将为全国乃至全球提供低碳示范。
